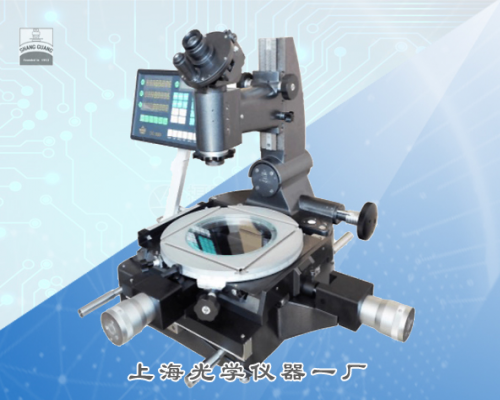

JGX-6數顯大型工具顯微鏡
一. 產品簡介
JGX-6型大型工具顯微鏡是一種以影像法作為量測基礎的精密光學測量?jī)x器，儀器備有多種附件，從而使測量項目有所增加。并配備不同的放大倍率物鏡，以便對微小工件也能作精確的測定。儀器的使用范圍較廣，主要為：
1. 測定長度：直徑、內孔、錐孔、孔距及槽距。
2. 測定角度：各種刀具的輪廓角及各種形狀的樣板、定形樣板的角度。
3. 測定螺紋：螺紋的中徑、外徑、內徑、螺距、牙形角及螺紋牙形等幾何要素的測定。
4. 形狀檢定：按照直角坐標或極座標對樣板、樣板刀、樣板銑刀、沖模、凸輪等進行外形檢定。
5. 表面光潔度檢定及輪廓比較測定等工作。
本儀器是工具制造廠產品檢定的基本工具，也適用于其它精密機械制造廠、科學研究單位及學校等，供生產或科學研究之用。
二． 技術規格
1．量測范圍：
縱向移動 | 應用測微螺桿：0-25mm |
應用測微螺桿及量塊：0-150mm | |
橫向移動 | 應用測微螺桿：0-25mm |
應用測微螺桿及量塊：0-50mm | |
圓工作臺直徑 | 280mm |
圓工作臺旋轉角度范圍 | 0-360° |
顯微鏡立桿側向傾斜角度范圍 | ±12° |
測角目鏡分度范圍 | 0-360° |
輪廓目鏡分度范圍 | ±7° |
物鏡至工作臺間的間距 | ≈200mm |
光軸中心至立柱間間距 | ≈166mm |
頂針架裝夾工件的長度 | 直徑≤ф39mm的工件：315mm |
直徑≤ф85mm的工件：235mm | |
V型支架裝夾工件的直徑 | 130mm |
2. 測量分度值：
測角目鏡 | 1′ |
輪廓目鏡 | 10′ |
圓工作臺 | 3′ |
立柱傾斜示數器 | 30′ |
3. 工作距離與視場直徑
物鏡放大率 | 總放大倍數 | 工作距離 | 視場直徑 |
1X | 10X | ≈78毫米 | ≈21毫米 |
3X | 30X | ≈69毫米 | ≈7毫米 |
5X | 50X | ≈49毫米 | ≈4.2毫米 |
4．外形尺寸：
長 ： ≈900毫米
寬 ：≈600毫米
高 ：≈550毫米
5．重量：
儀器重量：≈90公斤
連安裝箱重量：≈150公斤
