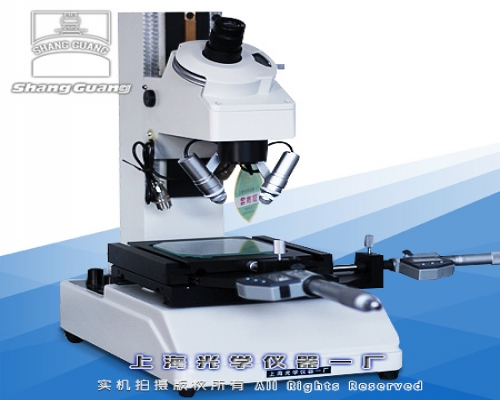

IM型 小型工具顯微鏡

一. 產品簡介

IM工具顯微鏡能方便地讀取千分表頭示值，測量工件的孔徑、孔距等尺寸以及角度、使用任選的目鏡組還能檢驗螺紋以及齒輪形狀等。設計非常緊湊、重量輕、zui適合設置在加工現場受到限制的場所.

二． 技術規格

1. 顯微鏡放大率：30X(目鏡15X、物鏡2X)

2. 載物工作臺

           測量范圍：50*50mm

           載物臺面尺寸：152*152mm

           載物玻璃有效尺寸：96*96mm

           載重量(玻璃)：5Kg

          讀數裝置：測微頭移動量25mm；格值0.002mm(0.0001")

3. 聚焦方式：手動，工件高度110mm

4. 照明裝置：透射,帶綠色濾光片,亮度可調,單燈傾斜反射照明亮度可調節，光源24V2W

5. 儀器重量：14kg
