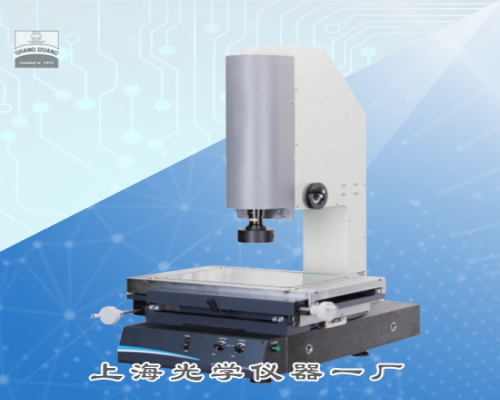

手動影像測量儀VMS-G型

我要詢價

一、儀器用途：

VMS-G型系列手動影像測量儀適用于以二維坐標測量為目的的應用領域,在機械、電子、儀表、塑料等行業被廣泛應用。。

二、儀器特點：

專用測量軟件，高清晰彩色攝像機

軟件輔助調光，便于使用者知道光是否過度飽和

可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量

可實現高度輔助測量

光柵尺分辨力為0.5um

腳踏開關與軟件配合，操作更簡便

三、規格參數：

型號		VMS-2010G		VMS-3020G		VMS-4030G
工作臺	金屬臺尺寸	404 × 228		500 × 330		606 × 466
	玻璃臺尺寸	260 × 160		350 × 250		450 × 350
	運動行程	200 × 100		300 × 200		400 × 300
X、Y、Z數顯分辨率		0.5 μm
示值誤差		E1XY=(2.5+L/100)μm
Z軸升降行程		150mm
影像系統		攝像機：彩色1/3"CCD攝像機 變倍鏡頭倍率： 0.7×～4.5×
		視頻總倍率：24× ～150×(21.5"顯示器) 物方視場：8.1mm～1.3mm
儀器重量		110		140		240
電源、電壓		電源AC 100-240V、50/60Hz；功率50W
儀器配件		1×鏡筒(標配)		0.5×鏡筒(選配)		工作距離 (mm)
變倍鏡頭組		0.7×～4.5×		0.7×～4.5×
附加鏡		視頻倍率	物方視場	視頻倍率	物方視場
0.5× (選配)		12×～75×	16.2～2.6	6×～37.5×	32.4～5.2	175
1× (標配)		24×～150×	8.1～1.3	12×～75×	16.2～2.6	92
2× (選配)		48×～300×	4～0.7	24× ～150×	8.1～1.3	36
注： 1、建議放置臺:載重需 ≥350kg 尺寸:1000×600×500(mm) 2、物方視場為對角線的長度，當您選擇不同的配置時，價位會有所不同
