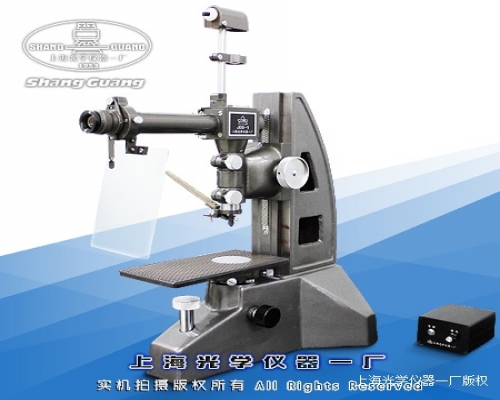

JDS-1立式接觸式干涉儀

一. 產品用途

JDS-1立式接觸式干涉儀是一種采用量塊或標準零件借以高精度的比較方式的立式精密長度計量?jī)x器。主要用于150mm以下塊規，亦可用作高精密度的長度和外徑的精密測量，是各級計量室的基本長度計量?jī)x器之一。

二. 技術規格

1. 被測件zui大長度：150mm

2. 工作臺行程：5 mm

3. 測桿移動范圍：0.5mm

4. 分劃板刻度范圍：±50格

5. 直接測量范圍：5-20μm

6. 分度值調整范圍：0.05-0.2 μm

7. 推薦使用分度值：0.1 μm

8. 測量壓力：(1.5±0.1) N

9. 儀器示值穩定性：0.02 μm

10. 儀器誤差：數字顯示

11. zui大測量誤差：±（0.03+1.5ni △λ/λ）um

  n 是格數, i是格值,λ是濾光片中心波長，△λ是濾光片波長誤差

12. 儀器體積：280×500×700 mm

13. 儀器重量：40 kg

三. 標準配置

1. 接觸式干涉儀

2. 五筋平臺、輔助臺、平面平臺、瑪瑙工作臺

3. 平面測帽、小球面測帽

4. 平行平晶

5. 測力裝置

6. 調壓變壓器、照明器

7. 測桿提升器

8. 產品合格證、保修卡及說明書
