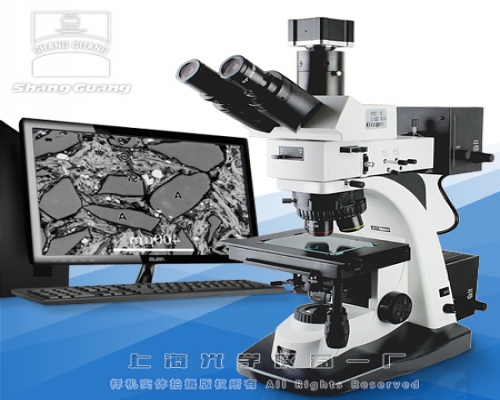

10XB-PC正置(明暗場)金相顯微鏡

產品用途

金相顯微鏡是針對電子信息產業、半導體工業、硅片制造業、冶金工業需求而研發的，作為高級金相顯微鏡用戶在使用時能體驗其超強性能；造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子、半導體、FPD、電路封裝、電路基板、材料、鑄件、金屬等方面的試驗與分析研究之用。

產品特點

WF10X（Φ22）大視野目鏡，無限遠系統金相物鏡。

儀器采用了反射和透射兩種照明形式，并配有偏光裝置。

在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明暗場觀察。

本儀器可選配攝影裝置與顯微鏡相連接拍攝照片等。

技術規格

1.機械筒長160mm

2.無限遠明暗場金相物鏡

a.放大倍率：5X、10X、20X、40X（選購）、50X、100X（選購）b.數值孔徑（N.A）：0.1、0.25、0.40、0.6、0.55、0.9c.工作距離：29.4、16、10.6、5.4、5.1、43.目  鏡:10X、12.5X（選購）、16X（選購）

視場直徑：φ22mm、φ15mm、 φ11mm

4.無限遠三目鏡筒放大倍率為1×。

5.顯微鏡總放大倍率:50X-1600X

6.載物臺

雙層移動平臺，平臺尺寸：182×151mm，移動范圍76×51mm7.調焦粗、微動同軸調焦，采用齒輪齒條傳動機構，微動格值0.002 mm8.照明：透射照明和落射照明，12V30W AC85V-230V亮度可調。

標準成像配置參數：

1.適配鏡：直徑：59mm,放大倍率：0.5倍  ，內調焦距：0～3mm  調焦后可鎖緊2.攝像機：高速USB2.0接口，可達480Mb/s

靈敏度：1V/lux-sec(550nm)

像素點尺寸：2.2μm x2.2μm

白平衡：自動/手動 一鍵白平衡，  幀率：40fps

圖象采集分辨率格式：支持8種格式  較大采集分辨率2048×1536軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能基本圖像軟件參數：

1.拍攝圖片上加定倍標尺

2.圖片可加文字功能

3.圖像與標尺及文字合成并保存

儀器成套性

1.顯微鏡主體：1臺

2.三目鏡筒：1只

3.10X目鏡：1對

4.無限遠金相物鏡：5X、10X、20X、50X：各1只

5.玻璃載物片：1片

6.濾色片（黃、綠、淡藍）：各1片

7.0.5倍適配鏡：1只

8.YH-3001攝像頭：1套

9.進口燈泡12V50W：2只

10.隨機文件：1套

■選購件

1.目鏡：12.5X、16X目鏡；10X測微鏡、測微尺(格值：0.01mm)2.500萬或900萬數碼攝像頭

3.數碼適配鏡、數碼相機

4.專業研究級圖像分析軟件、計算機
